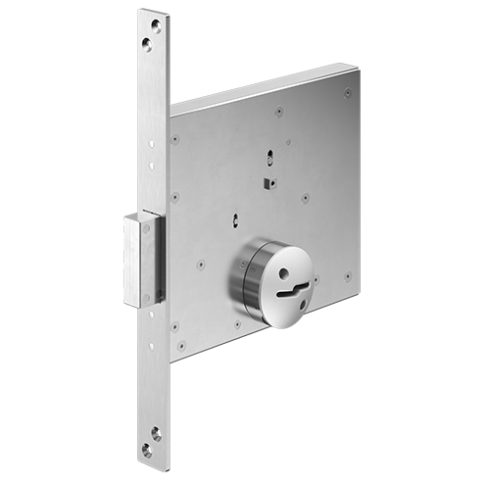

HSL C101S2

Compact-Riegelschloss

Riegelschloss für Durchgangstüren mit eintourigem Riegelausschluss. Als Austauschschloss für 8.13.0401.3/4, 8.14.0501.3/4. und 8.14.1501.3/4.

Funktionsbeschreibung

Der HSL-Doppelbartschlüssel wird in das Schloss eingeführt.

Der Riegel wird mit dem Schlüssel über eine Tour (180°-Drehung) zurückgeschlossen.

Die Durchgangstür kann geöffnet werden.

Die Durchgangstür wird geschlossen.

Der Riegel wird mit dem Schlüssel über eine Tour (180°-Drehung) vorgeschlossen.

Die Durchgangstür ist vollständig verriegelt.



Umstellung der Schließung

Das Schließwerk kann im unverschlossenen Zustand (Riegel zurückgeschlossen) auf eine andere Schließung umgestellt werden. Dazu ist ein Schlüssel der aktuellen Schließung und ein Schlüssel der zukünftigen Schließung erforderlich.

Ausstattung

Riegelschloss für Durchgangstüren mit eintourigem Riegelausschluss. Als Austauschschloss für 8.13.0401.3/4, 8.14.0501.3/4. und 8.14.1501.3/4.

Einsatzbereiche

Der Typ HSL C101S2 ist als Austauschschloss (Retrofitting) für STUV-Ein- und Doppelbartschlösser konzipiert und wird überwiegend in Durchgangstüren eingesetzt. Der Riegel wird über eine Tour (180°-Schlüsseldrehung) vor- und zurückgeschlossen. Der Schlüssel kann im verschlossenen und unverschlossenen Zustand abgezogen werden.

Überblick

  • 1:1 Austausch von alten Ein- und Doppelbartschlössern gegen HSL C
  • einfache Bedienung mit HSL-Doppelbartschlüssel (1-tourig)
  • Schließung umstellbar ohne Umstellschlüssel

Einsatzorte

  • Durchgangstür
  • Außentor
  • Gitter-/Zauntür
  • Sporthallentür
Mobiler Select
Technische Details
Optionen
Downloads

Technische Details

Maße: (LxBxH) 220 x 22 x 180 mm
Stulpmaß: (LxBxH) 330 x 30 x 4 mm
Riegelausschluss: 20 mm
Material Riegel: Edelstahl
Material Schlossgehäuse: Edelstahl
Oberfläche: matt
Gewicht: 4,2 kg
Schließwerk: HSL-Doppelbart
Zuhaltungen: 7
mechanische Umsperrbarkeit: ja
mechanische Riegelstellungsanzeige: nicht verfügbar
max. vertikale Riegelbelastbarkeit: 30 kN
max. Riegelgegendruck: 6 kN
Anzahl geprüfter Schließvorgänge: 500.000
Schutzklasse: IP65
Betriebstemperatur: -40°C bis +65°C
Lagertemperatur: -40°C bis +65°C
relative Luftfeuchtigkeit: 95% nicht kondensierend

Optionen

Für den Schlosstyp HSL C101S2 stehen folgende Ausstattungsoptionen zur Verfügung:

  • S2 | Hauptschließwerk: beidseitig schließend
  • DB | DIN-Richtung: rechts und links
  • MK | Magnet im Riegel: stirnseitig
  • AS | Ausbausperre
  • PS | Produktionsschloss (Dummyschloss ohne Zuhaltungsschließwerk)

S2 | Hauptschließwerk: beidseitig schließend

Die Schlüsselführung des Hauptschließwerks befindet sich auf beiden Seiten des Schlosses. Diese Ausstattung wird z. B. bei Durchgangstüren verwendet.

Konfigurierbare Optionen

  • einseitig schließend
  • beidseitig schließend

DB | DIN-Richtung: rechts und links

Beidseitig schließende Riegelschlösser können sowohl für DIN rechte und DIN linke Türen verwendet werden. Eine Spezifikation bei Bestellung ist hier nicht erforderlich. Dies betrifft z. B. die Schlosstypen HSL 101 und HSL 301 mit dem Ausstattungsmerkmal S2.

MK | Magnet im Riegel: stirnseitig

Mit einem (bauseitigen) Reedkontakt in der Zarge ermöglicht dieses Austattungsmerkmal die elektronische Auswertung des Verschlusszustands der Tür (Signal: Riegel vorgeschlossen und Tür in Zarge). Die beiden Magneten sind auf der Stirnseite des Riegels sichtbar.

Konfigurierbare Optionen

  • Riegel ohne Magnet
  • Riegel mit Stabmagnet
  • Fallenriegel mit Magnet

AS | Ausbausperre

Die Ausbausperre verhindert die unautorisierte Demontage des Schlosses bei geöffneter Tür. Der Ausbau des Schlosses erfolgt ausschließlich bei vorgeschlossenen Versperrelementen. Ergo ist der Doppelbartschlüssel zwingend erforderlich.

PS | Produktionsschloss (Dummyschloss ohne Zuhaltungsschließwerk)

Für die Türenfertigung verfügbares Dummyschloss ohne Sicherheitsausstattung. Das Produktionsschloss wird berechnet. Nach einwandfreier Rücksendung (Prüfung durch STUV Prison Solutions) wird der Betrag abzgl. Versandkosten erstattet, bzw. verrechnet.

Downloads

Sonstige

Technische Zeichnung HSL-C101S2
